XDS2
xDS is a 2D/3D finite element software used for design and calculation of 1-phase or 3-phase shunt reactors operated at 50–60 Hz frequencies.
The calculations as follows can be carried out:
– tender calculation: it is based on looking for optimal design depending on capitalization price;

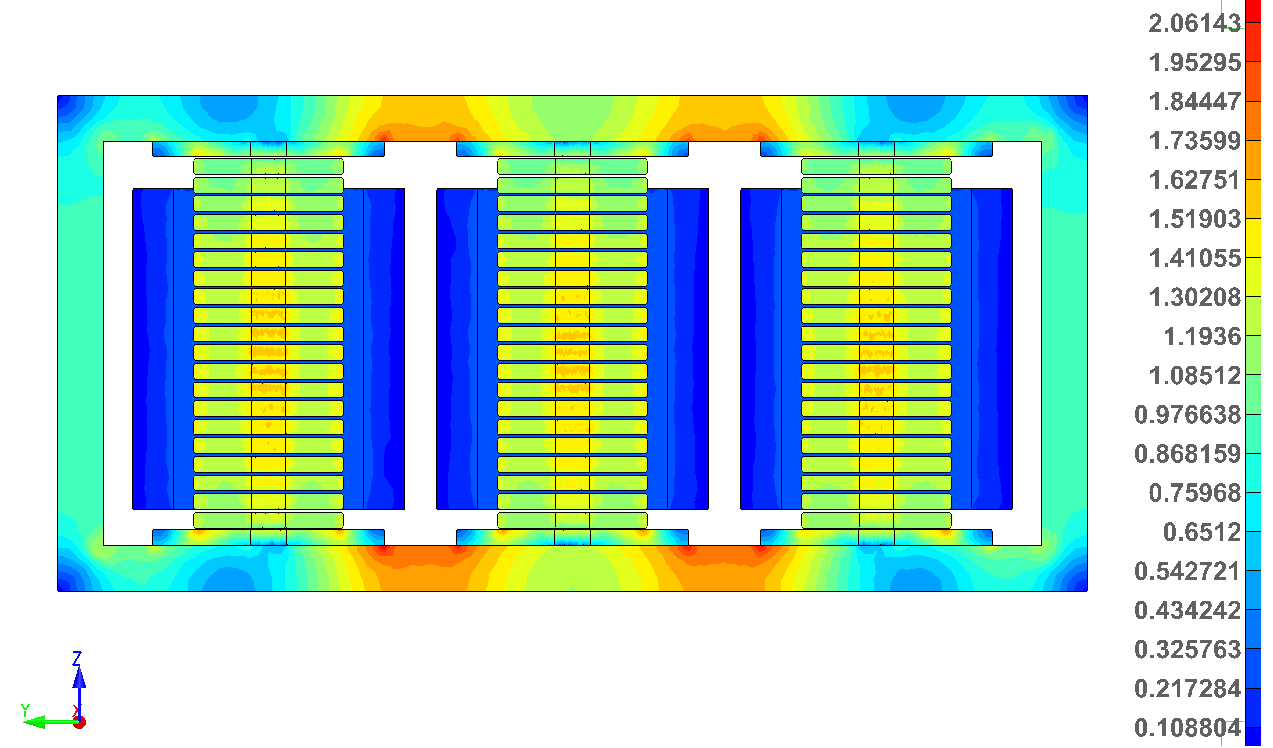

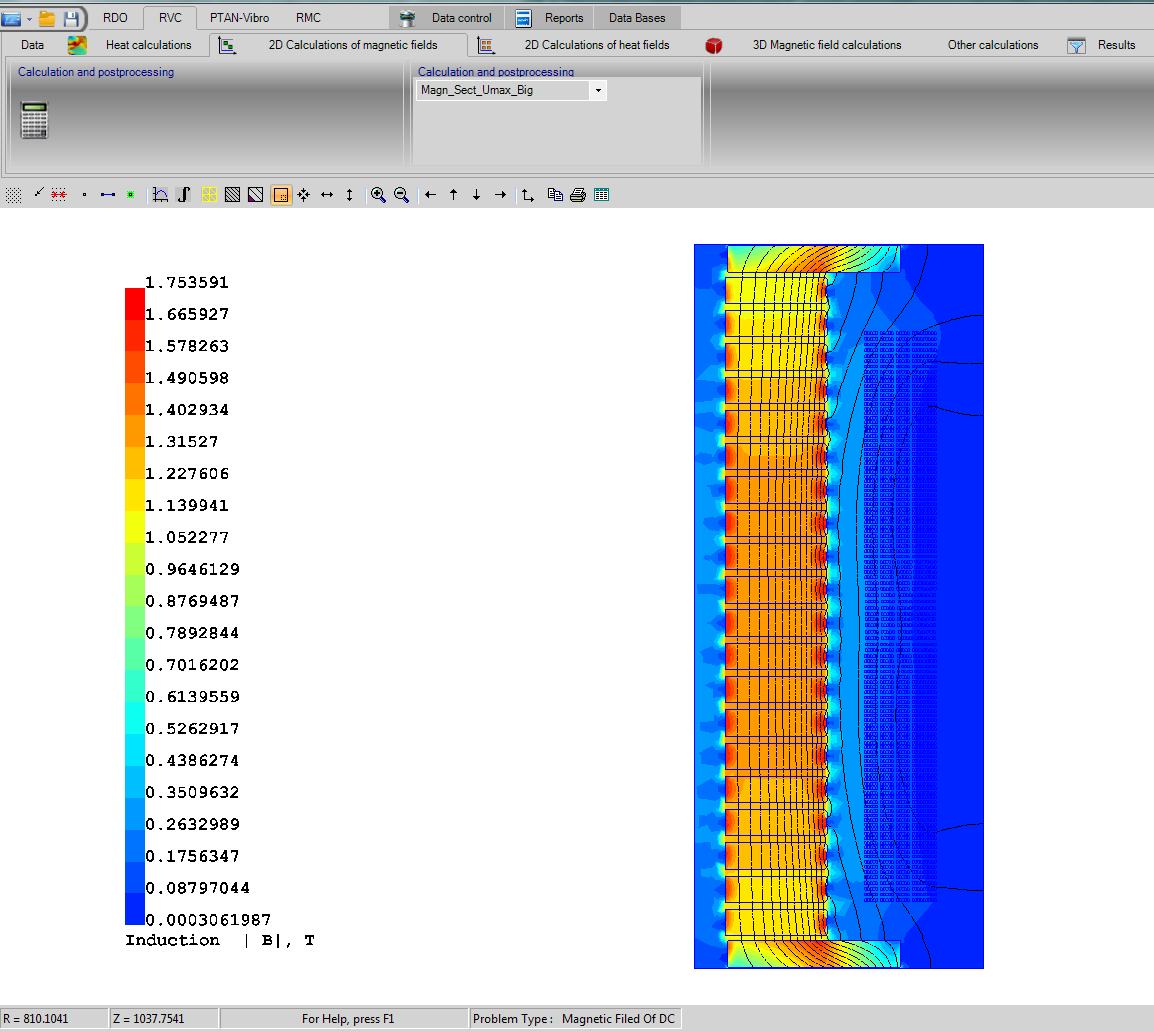

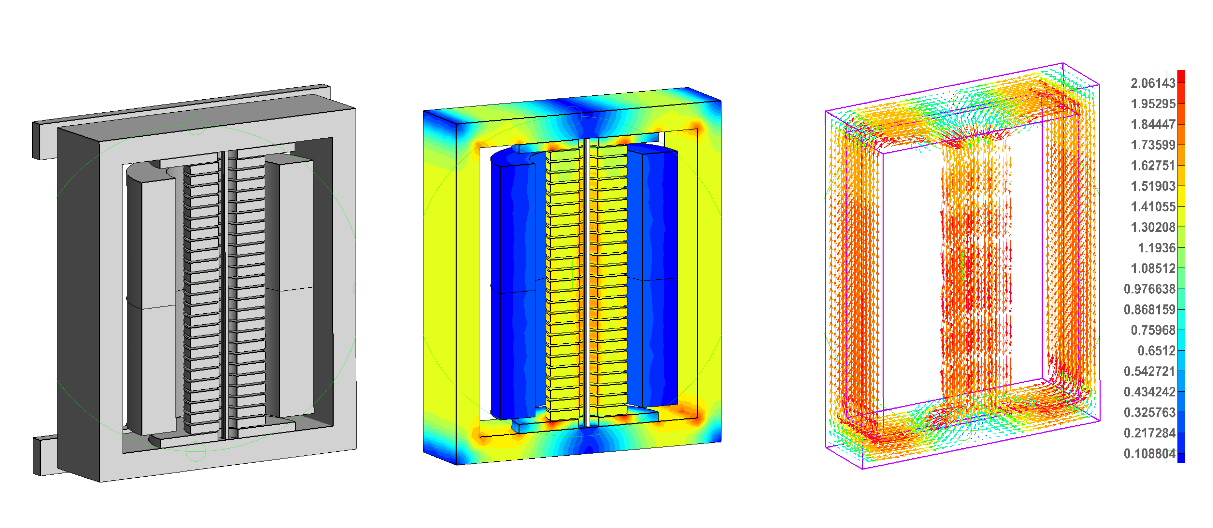

– electromagnetic calculations: saturation curve calculation,magnetic core /shunts flux density distribution calculation, stray flux distribution calculation, stray loss calculation in tank, frames, rods, copper/aluminum shields.

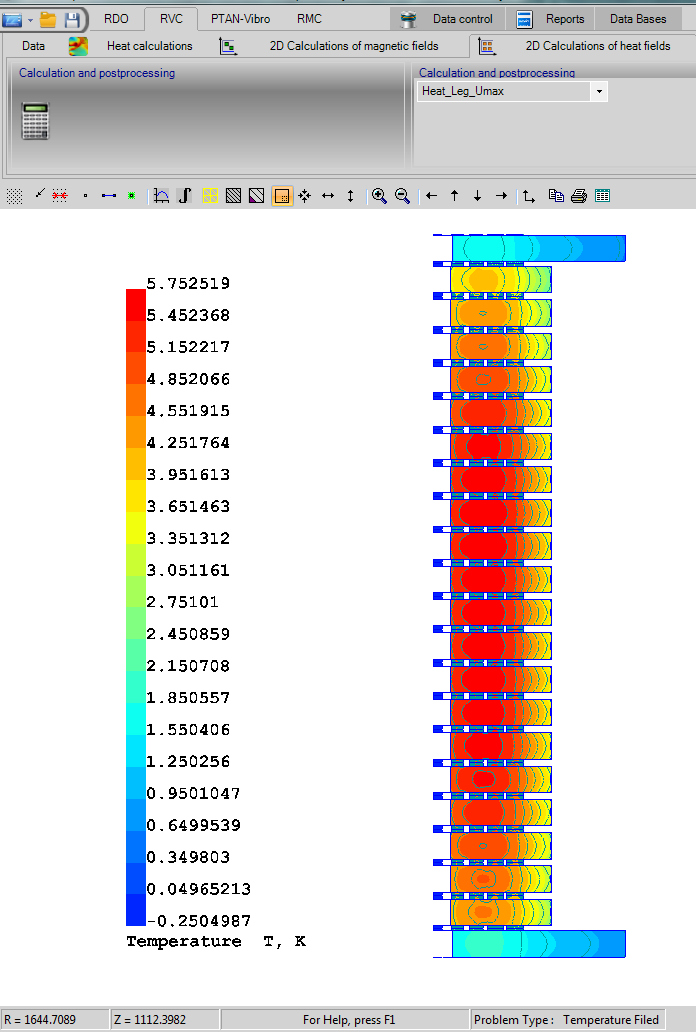

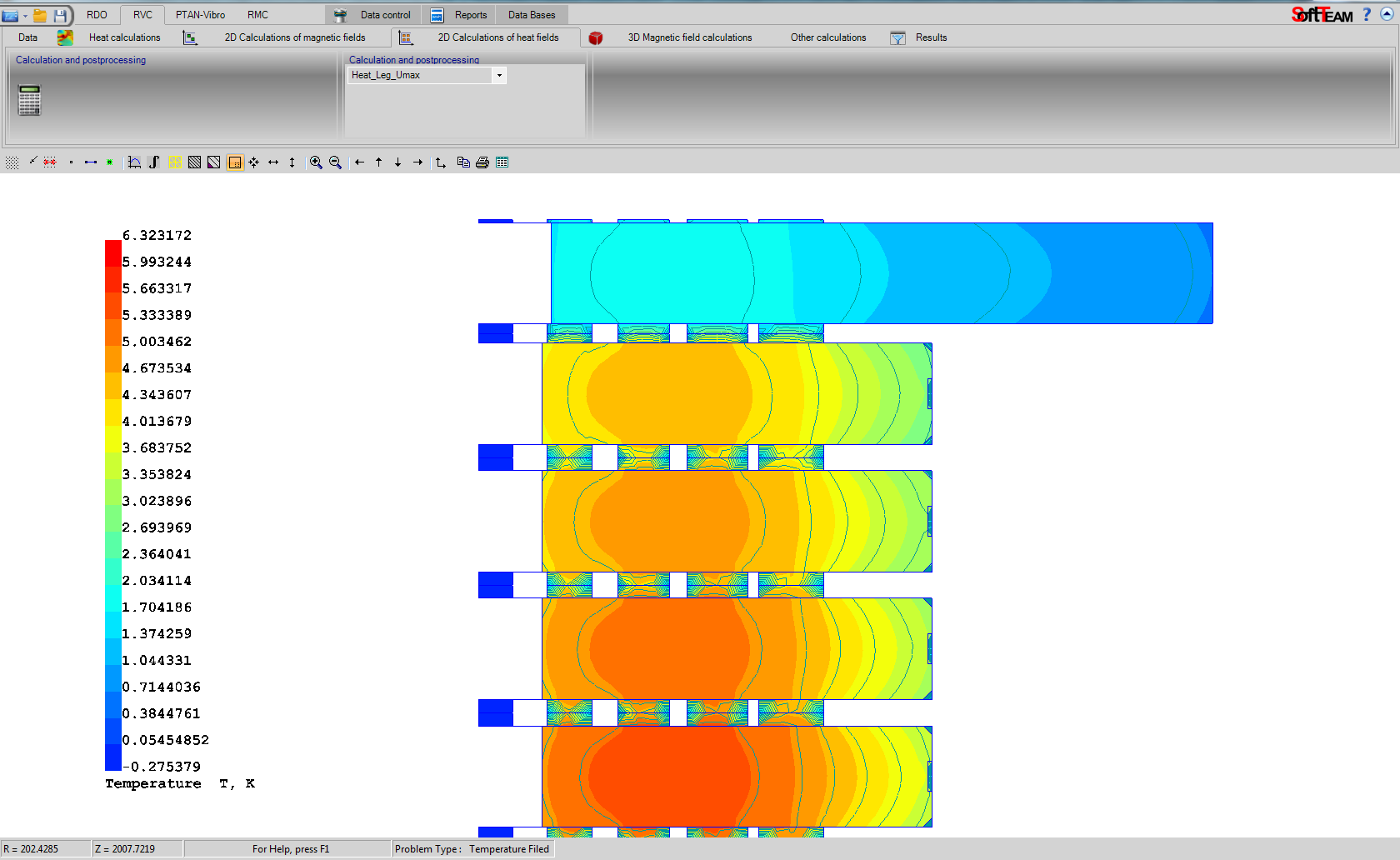

– thermal calculations: winding, core, leads, cooling system thermal calculation; tank, frames, rods, shields thermal calculation from induced losses;
– mechanical calculations.
Calculation software package list |
|
| XDS2 part name | Description |
| BSA | runtime environment of XDS software |
| USYS | Automatic update system |
| TRDO | design synthesis and optimization (included to XDS version) |
| ELMAG-2D | 2D magnetic and heat fields calculation software (included to XDS version) |
| ELMAG-3D | 3D magnetic and heat fields calculation software (included to XDS version) |
| WLC | winding losses calculation software (included to XDS version only, required included ELMAG-2D) |
| CLC | magnetic system losses calculation software (included to XDS version only) |
| TCC | core overheat calculation software (included to XDS version only, ELMAG-2D reqiured) |
| SLC | stray losses calculation software (included to XDS version only, required included ELMAG-3D, ELMAG-2D) |
| TR-HEATING-W | winding heat calculation software (included to XDS version only, required included WLC, ELMAG-2D or manual losses input) |
| TR-HEATING-C | cooling system calculation software (included to XDS version only) |
| LEADS | lead heat calculation software (included to XDS version only, required included ELMAG-2D) |
| TR-HYDRAULIC | hydraulic calculation software (included to XDS version only) |
| TELAX-2D | 2D electrical field and main insulation calculation software (included to XDS version), with databases |
| AIGM | main insulation calculation automator (included to XDS version only, required included TELAX-2D) |
| BIL | longitudinal (coil to coil) insulation calculation software (included to XDS or separate version), with databases |
| AIGL | longitudinal insulation calculation automator (included to XDS version only, required included BIL) |
| TINS | turn insulation calculation software (included to XDS version) |
| LSND | sound level calculation software (included to XDS version) |
| SZ0 | zero-sequence impedance calculation software for three phase 3/0 core type reactors (included to XDS version only, required included ELMAG-3D) |
| SINR | inrush current calculation software (included to XDS version only) |
| SHRM | harmonic calculation software (included to XDS version only) |
| REACTOR MECH | reactor mechanical calculations (included to XDS version only) |
| MESHGUIDE VIBRO | tank vibration calculation (separate version only, ANSYS 11 required) |
| ARG | Automatic report generator (included into XDS version only) |
| Online Help | Html online help system (included into XDS version only) |
